3D掃描逆向工程|停產零件複製、重新建模與優化改良

「原廠說壞掉的零件沒辦法單換,只能整組模組更換,要 24 萬……」結果我們用 3D 掃描加 3D 列印,重製那顆壞掉的小齒輪,機器就這樣「復活」了。

老設備零件停產、斷料、找不到圖面,是很多製造業最頭痛的事。三德列印的 3D掃描逆向工程,用 3D 掃描把實體零件「複製」回數位檔案,再重新建模、優化、製作出來,每一件都依照你的使用情境量身客製。

  • 3D 掃描
  • 重新建模
  • 優化改良
  • 停產零件
  • 客製化

不只是掃描:掃描 + 重新建模 + 優化改良

很多人以為 3D 掃描複製零件就是「掃一掃、印出來」。實際上直接列印掃描檔,會連磨損、變形、缺角一起複製,尺寸配合也常常不對。

📡

3D 掃描

完整擷取零件的外形與細節。

📐

重新建模

重建成可編修的參數化 3D 模型,找回原始設計意圖與配合尺寸。

💪

優化改良

針對容易斷、容易磨的地方補強,讓新零件比舊的更耐用。

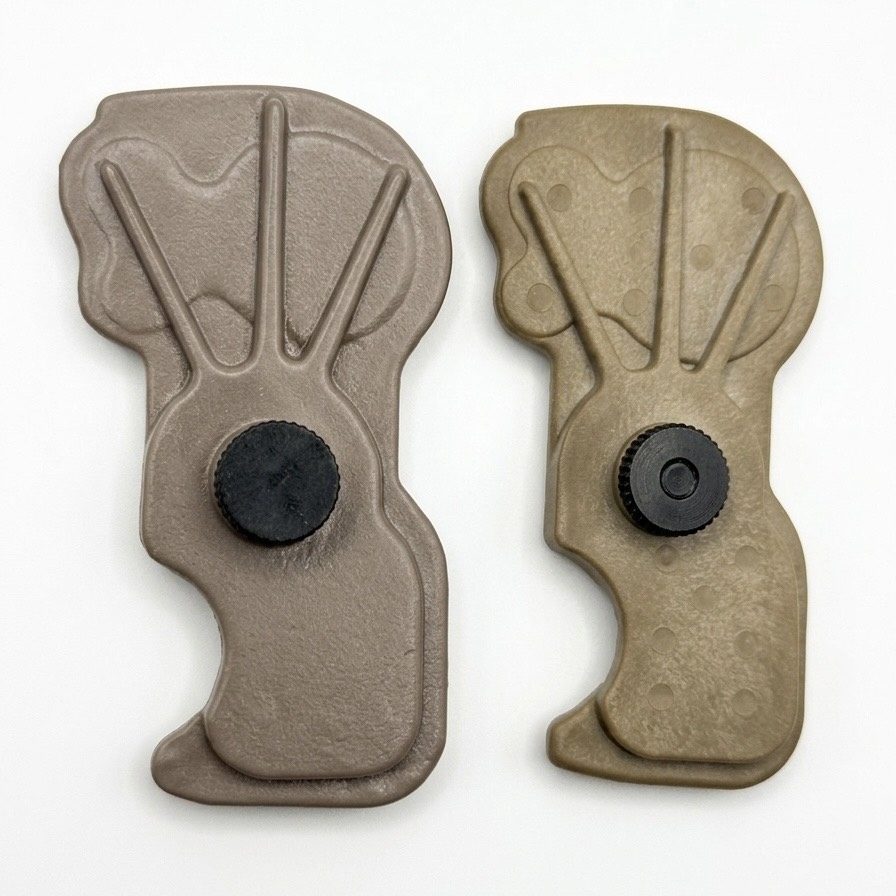

停產機殼零件外側:原件與 3D掃描逆向工程重製件對照

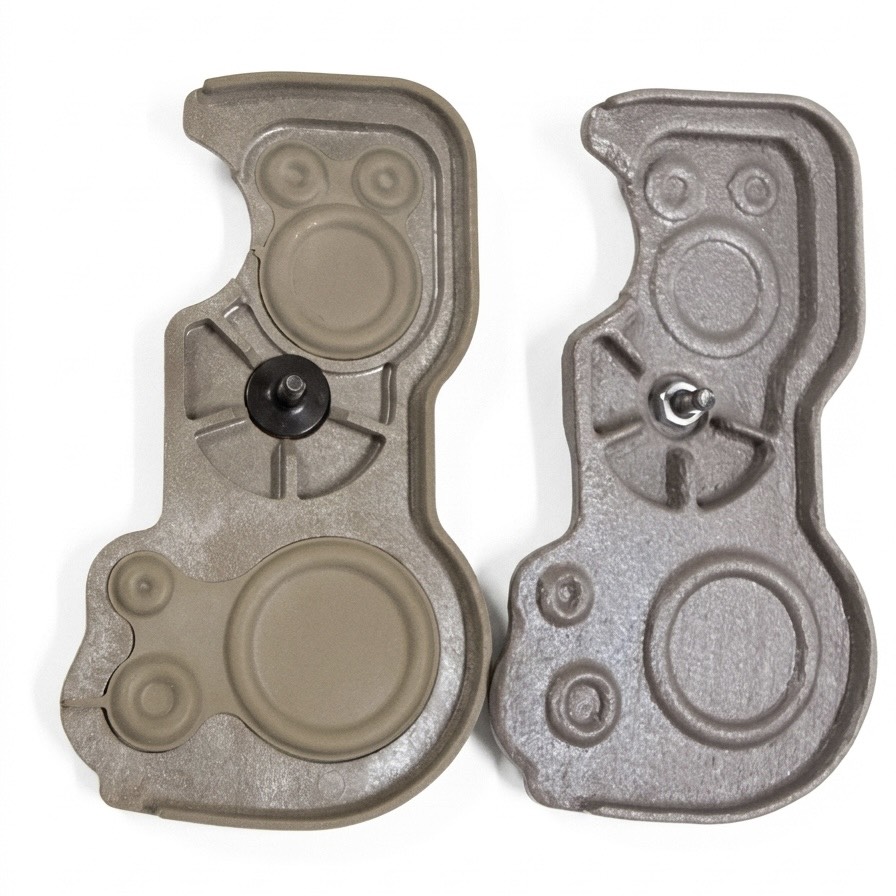

3D 掃描重新建模後重製的機殼零件內側,與原件並排比對

3D 掃描:把實體零件完整數位化

客戶只要把零件寄來或帶來給我們,我們會用 3D 掃描擷取零件表面形狀,產生點雲資料,再處理成網格模型(Mesh)。掃描可以抓到曲面、孔位、異形輪廓這些用卡尺很難量準的地方。

零件已經斷了?

沒關係,我們會把殘件一起掃描,作為後續重建的參考。

左:斷裂的米色原廠手臂零件;右:逆向重建後 3D 列印的白色新件
左:斷裂的原廠零件;右:逆向重建後 3D 列印的新件

重新建模:從網格到可修改的 3D 圖檔

掃描出來的網格模型就像一張「照片」,看得到形狀,卻不好修改,也不適合直接量產。所以我們會在 CAD 軟體裡重新建模:

🧭

還原設計意圖

判斷哪些面該是平面、哪些孔該是正圓、哪些尺寸應該對稱,而不是照抄磨損後的形狀。

📏

補償磨損與變形

推算零件磨損前的原始尺寸。

🔩

確認配合與公差

對照配合的軸、孔、螺紋,讓新零件裝得上、轉得順。公差 ±0.2 mm,關鍵尺寸請先提供工程圖,小德可微調至 ±0.1 mm;孔軸間隙怎麼留,可參考3D列印公差說明。

💾

數位存檔

圖檔可保存,下次直接再製,也能用於 CNC、開模等製程。

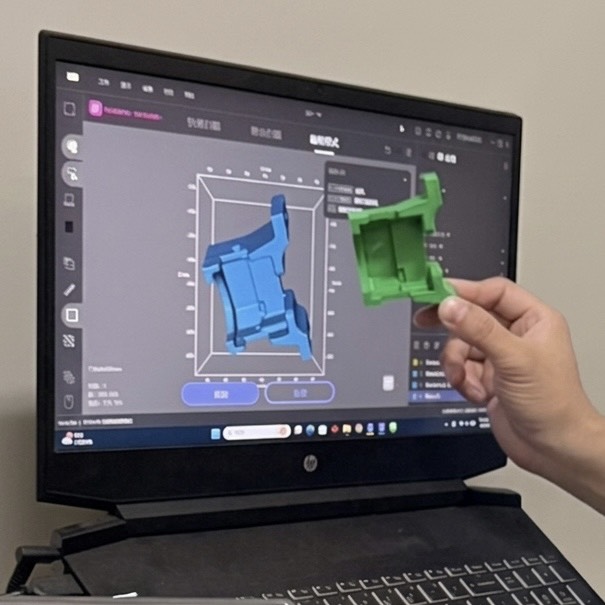

對照電腦重新建模的 3D 模型檢查逆向工程列印件

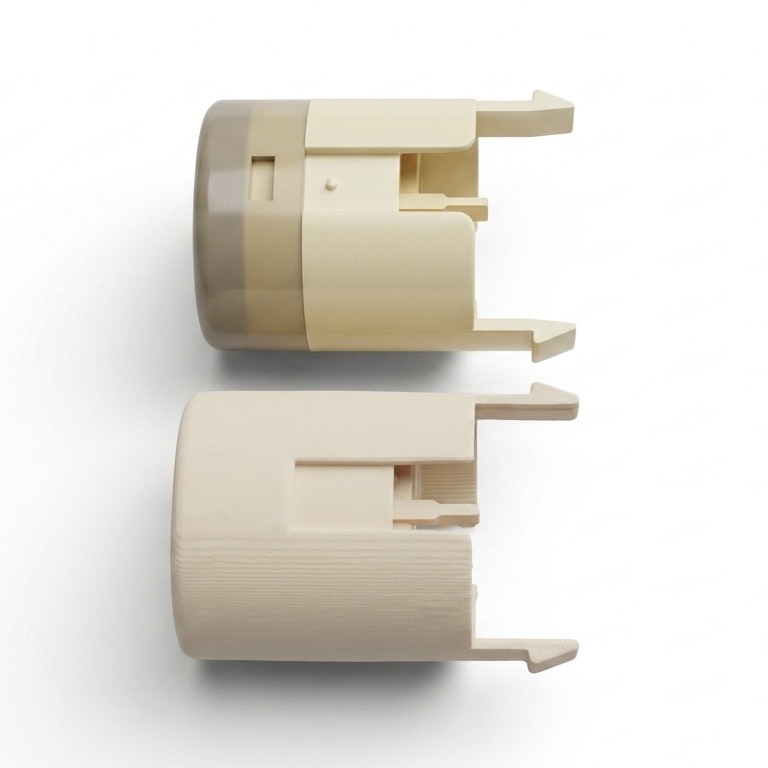

3D掃描逆向工程重製的卡扣式圓筒零件

直接列印掃描檔 vs. 重新建模

比較 直接列印掃描檔 掃描 + 重新建模
磨損、缺陷 一起被複製 補償還原
尺寸精度 配合常出問題 依配合件確認公差
可修改性 難以修改 參數化,可隨時調整
補強優化 無法 可針對弱點改良
後續製程 僅限列印 可用於 CNC、開模

原廠零件會壞,通常有原因。既然要重做,就順便做得更好。

逆向工程交付什麼檔案?STL、STP 用途對照

用途 交付檔案 說明
列印複製 STL 直接用於 3D 列印,重製相同零件
修改、加工或開模 STP 可修改的實體模型,可用於 CNC 加工或開模
組裝確認 附對手件 請一併寄來對手件,由三德量測後確認配合

優化改良:不只複製,還能做得更好

🦴

脆弱處補強

加厚容易斷裂的肋條、卡扣與薄壁。

⭕

應力集中處加圓角

減少尖角造成的裂紋。

🛞

耐磨部位調整

針對摩擦、磨損位置調整結構或尺寸。

🧪

材料升級

依受力、溫度、耐化學需求選擇工程塑料,需要更高強度時可改用金屬 3D 列印。

➕

功能調整

想順便加個孔位、改個安裝方式,也可以一起修改。

依你的需求客製

改不改、改多少,都會先跟你討論,依照你的需求客製,不會擅自更動。

3D掃描逆向工程流程

  1. 需求溝通告訴我們零件用途、使用環境、遇到的問題,可先用 LINE 傳照片評估。
  2. 寄送或帶來零件把原件(或殘件)交給我們。
  3. 3D 掃描擷取外形,建立點雲與網格模型。
  4. 重新建模重建參數化 CAD 模型,確認配合尺寸。
  5. 優化設計依需求補強弱點、選擇材料,與你確認設計。
  6. 製作與試裝以 3D 列印製作,試裝確認後可再微調或少量生產。

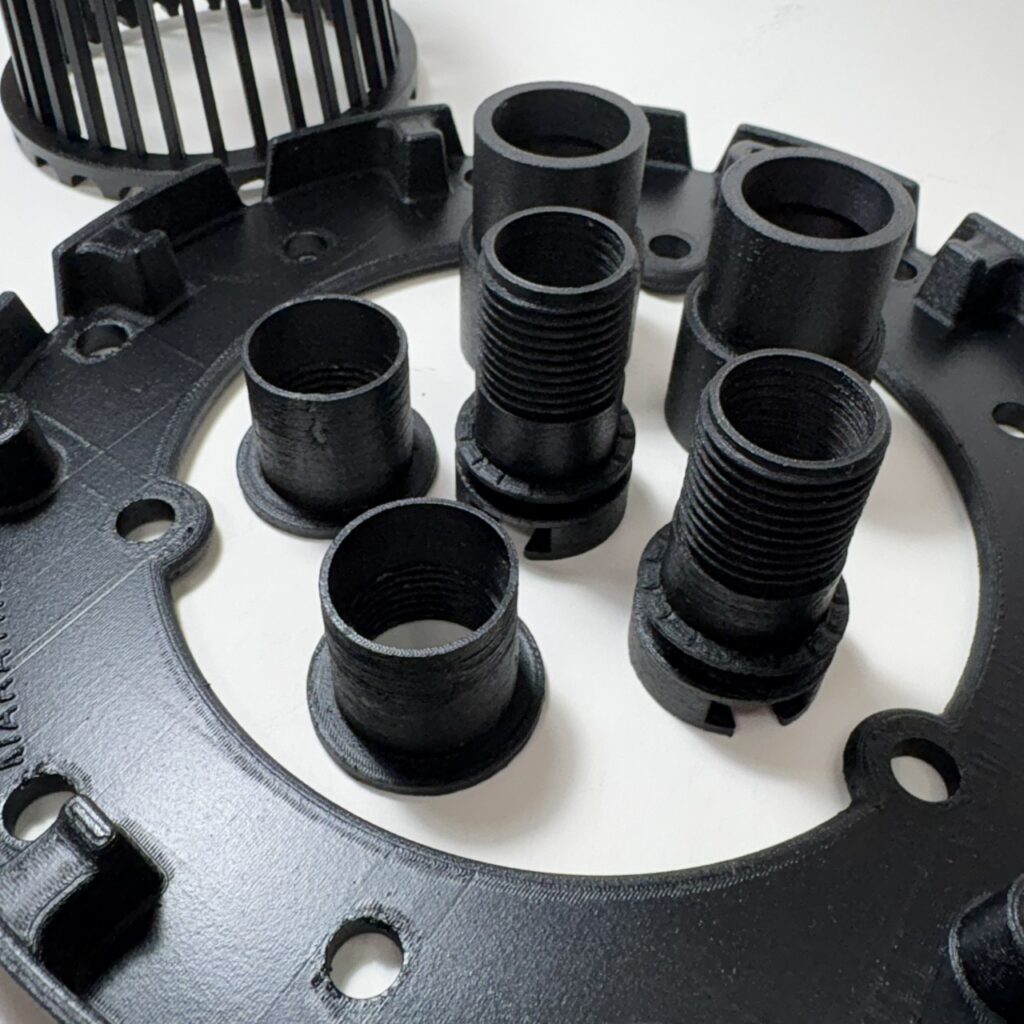

3D 掃描複製並重新建模的黑色螺紋套筒與環形零件

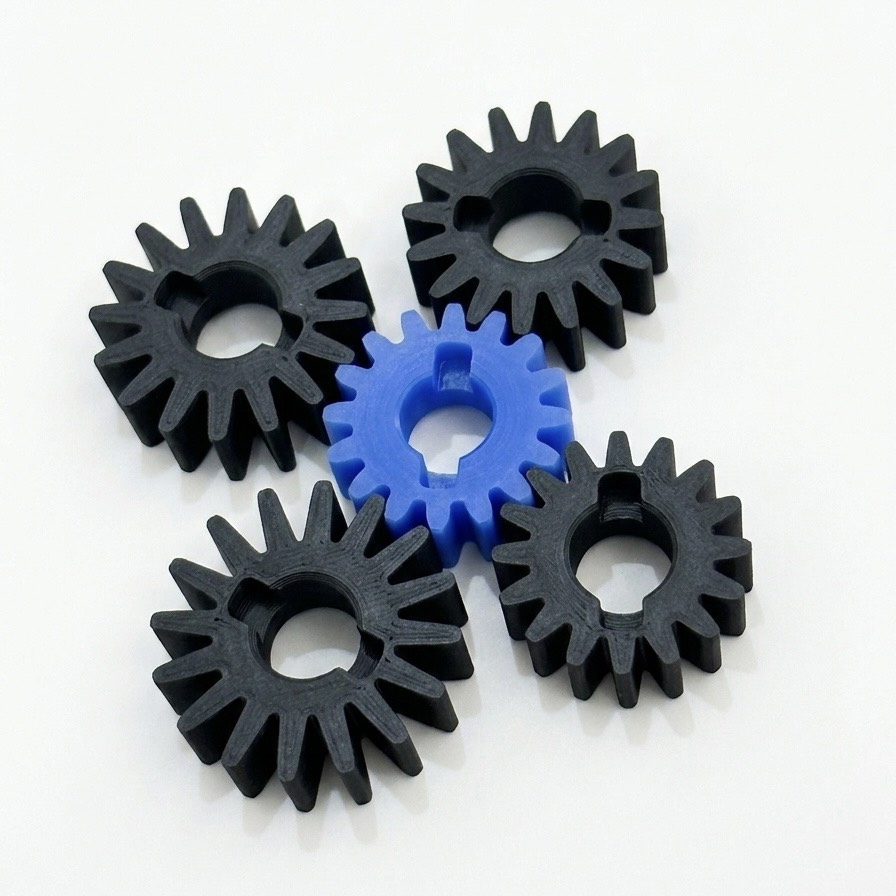

逆向工程重製的傘齒輪零件

案例:停產零件重製,讓機台重新運轉

有客戶的精密設備上,一個國外原廠已經斷料的零件壞了,機台面臨停工。零件已經缺損變形,我們沒有照樣複製,而是先 3D 掃描,再推算磨損前的原始尺寸重新建模,最後做出高強度的工程零件,讓機台恢復運轉。

💰

省錢

不用汰換整套昂貴模組,只換需要的那一個零件。

⏱️

省時間

不必等待漫長的進口料期。

💾

留下圖檔

下次壞了可以直接再做。

適合 3D掃描逆向工程的情況

  • 停產零件
  • 老舊設備
  • 沒有圖面
  • 想改良現有零件
  • 客製配件/轉接件

三德列印位於新竹,近竹科園區,結合 3D 掃描、機構設計與 3D 列印,從複製、重新建模到優化改良一次完成。每個零件都依照你的需求客製,不是套用固定模板。更多案例可以看作品集。

3D掃描逆向工程費用怎麼算?

3D掃描逆向工程的費用分三段:① 3D 掃描 NT$2,000 起;② 重新建模與設計,依零件複雜度另外評估;③ 列印成品主要依重量與材料計價,FDM NT$500 起、1–5 天出貨。請寄實體零件與對手件,由我們量測評估後報價;建模完成會實際組配確認,全台寄送。

常見問題

需要到現場掃描嗎?

不用。請把零件寄來或帶來給我們,我們在工作室完成掃描與建模。

零件已經斷掉或磨損,還能做嗎?

通常可以。我們會掃描殘件,並在重新建模時補償磨損、還原原始尺寸。

為什麼不直接用掃描檔列印?

掃描檔會連缺陷一起複製,也不容易修改。重新建模後尺寸更準確,也能補強優化,圖檔還能長期使用。

可以改用其他材料或加強結構嗎?

可以。我們會依受力和使用環境建議材料與補強方式,與你確認後才製作。

費用怎麼算?

3D 掃描 NT$2,000 起,重新建模依複雜度評估,列印依重量與材料計價(FDM NT$500 起)。寄實體零件與對手件給我們,量測後就能報價。
