組裝或維修無人機相機雲台時,一個貼合又穩固的客製治具(3D列印治具)能大幅提升效率和良率。市售的通用治具很難剛好貼合特定雲台,這正是 3D 列印最擅長解決的問題。
- 客製治具
- 無人機雲台
- 3D 列印
- 碳纖維底板
案例:無人機相機雲台專屬治具
這次的案例,是用 3D 列印替一款無人機相機雲台量身做的治具。治具由兩個模塊組成,把雲台的結構件包覆住,再用螺絲鎖在碳纖維底板上固定。
零件拆解

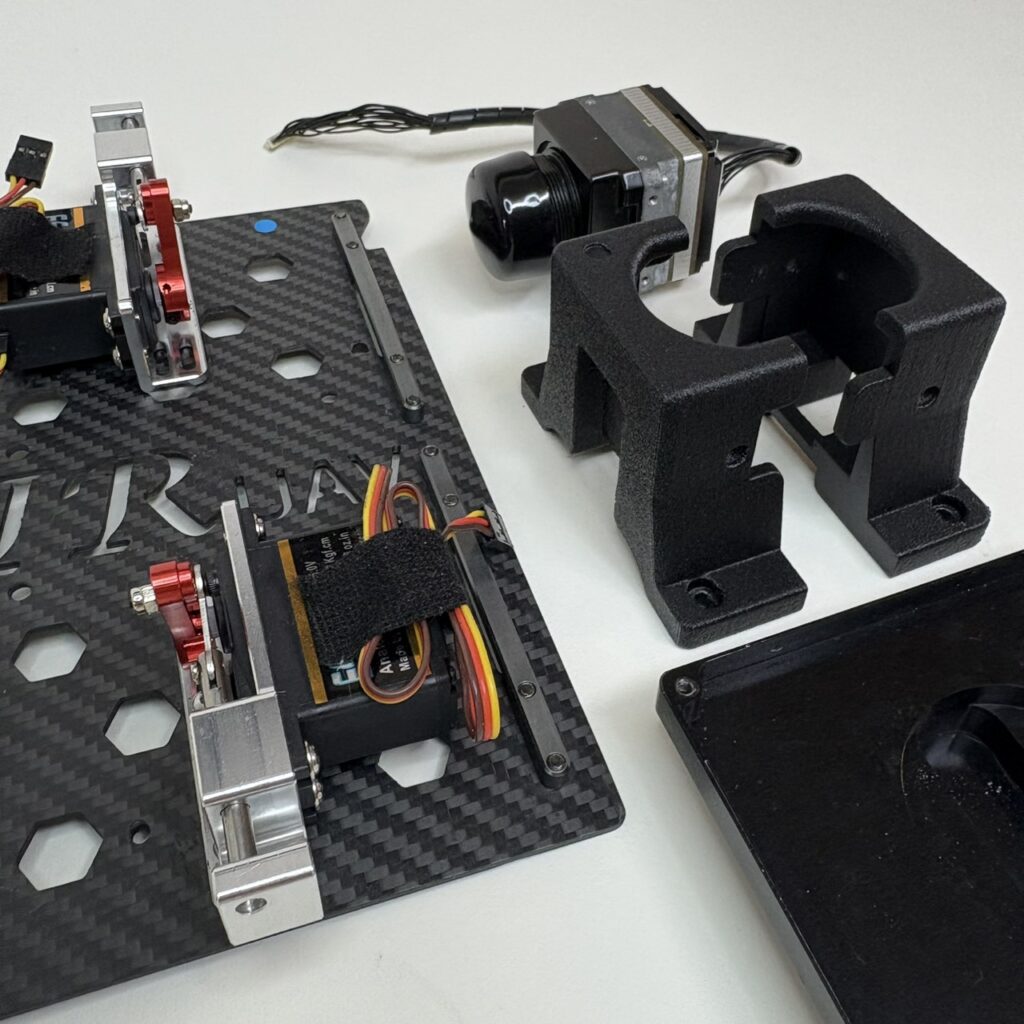

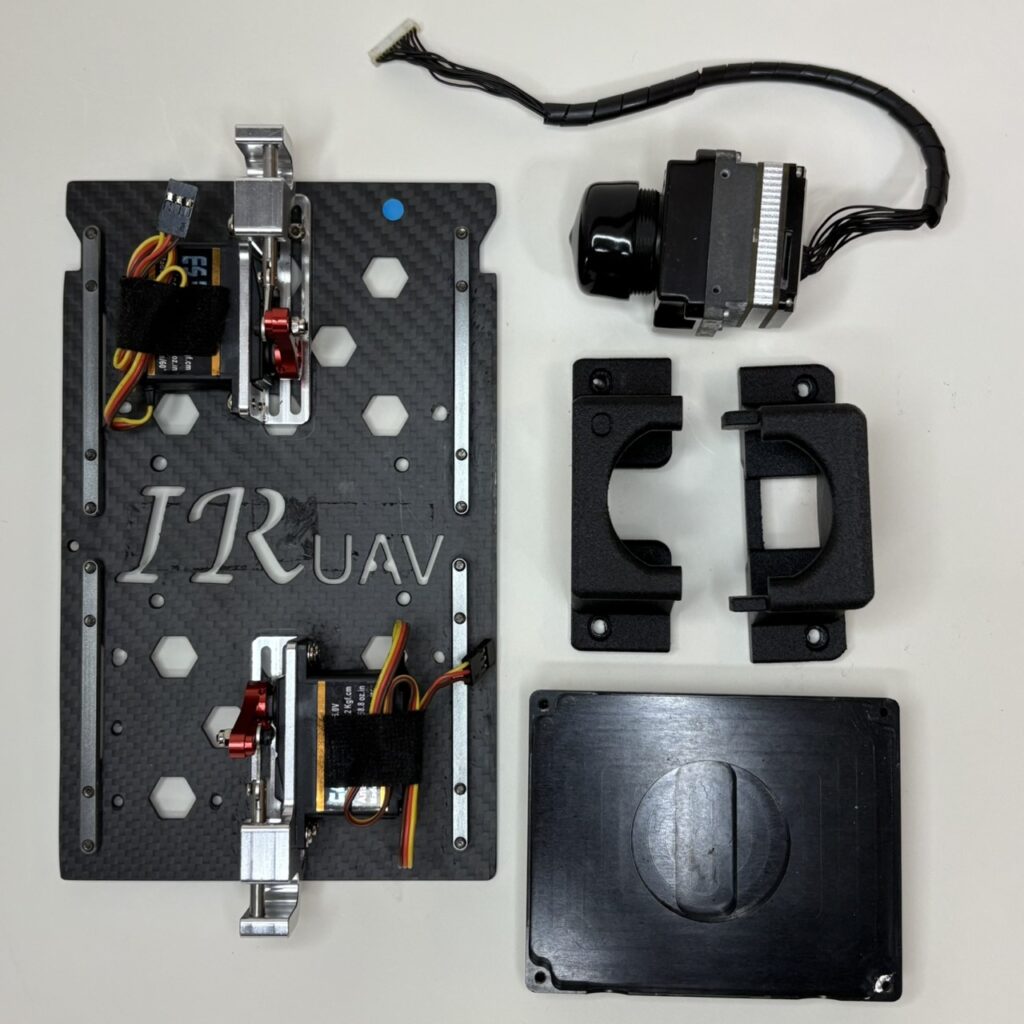

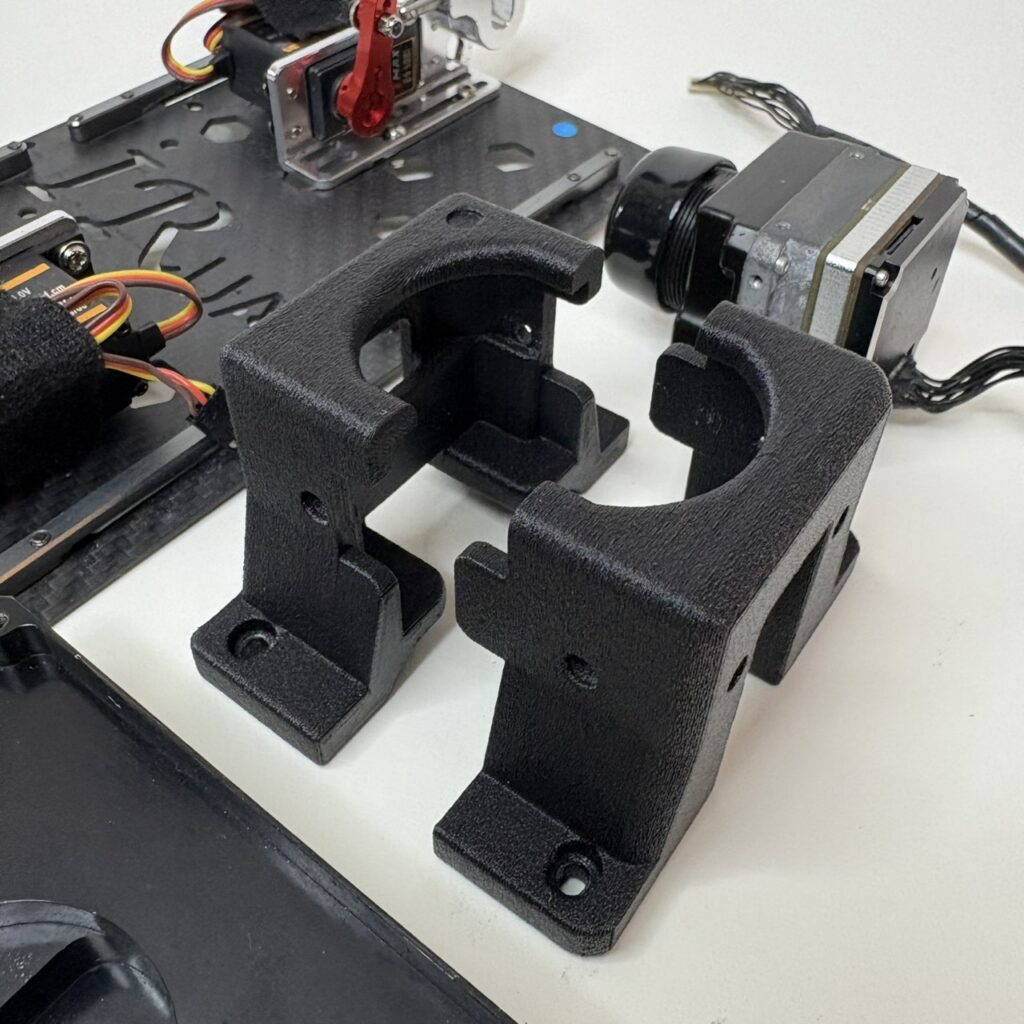

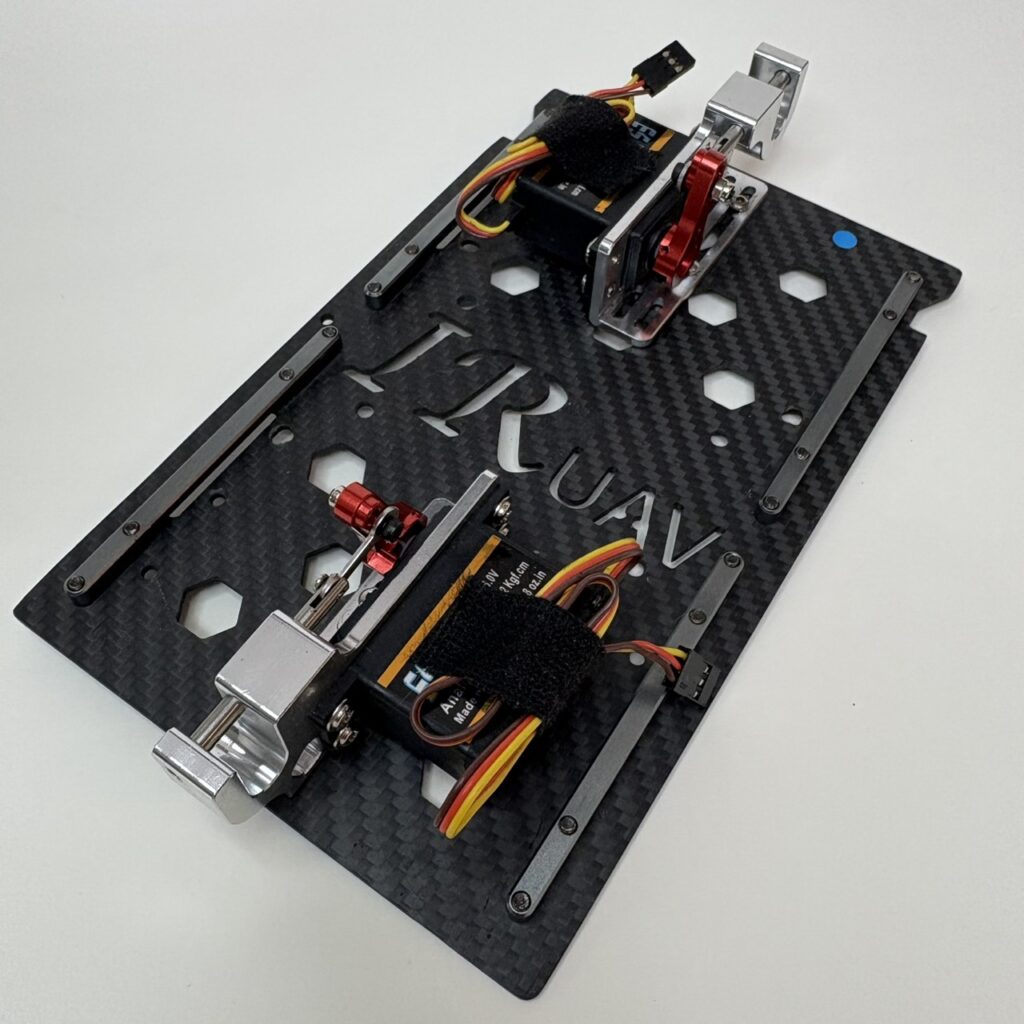

先看拆開來的樣子:碳纖維底板、相機,以及兩件 3D 列印的治具模塊。




組裝過程

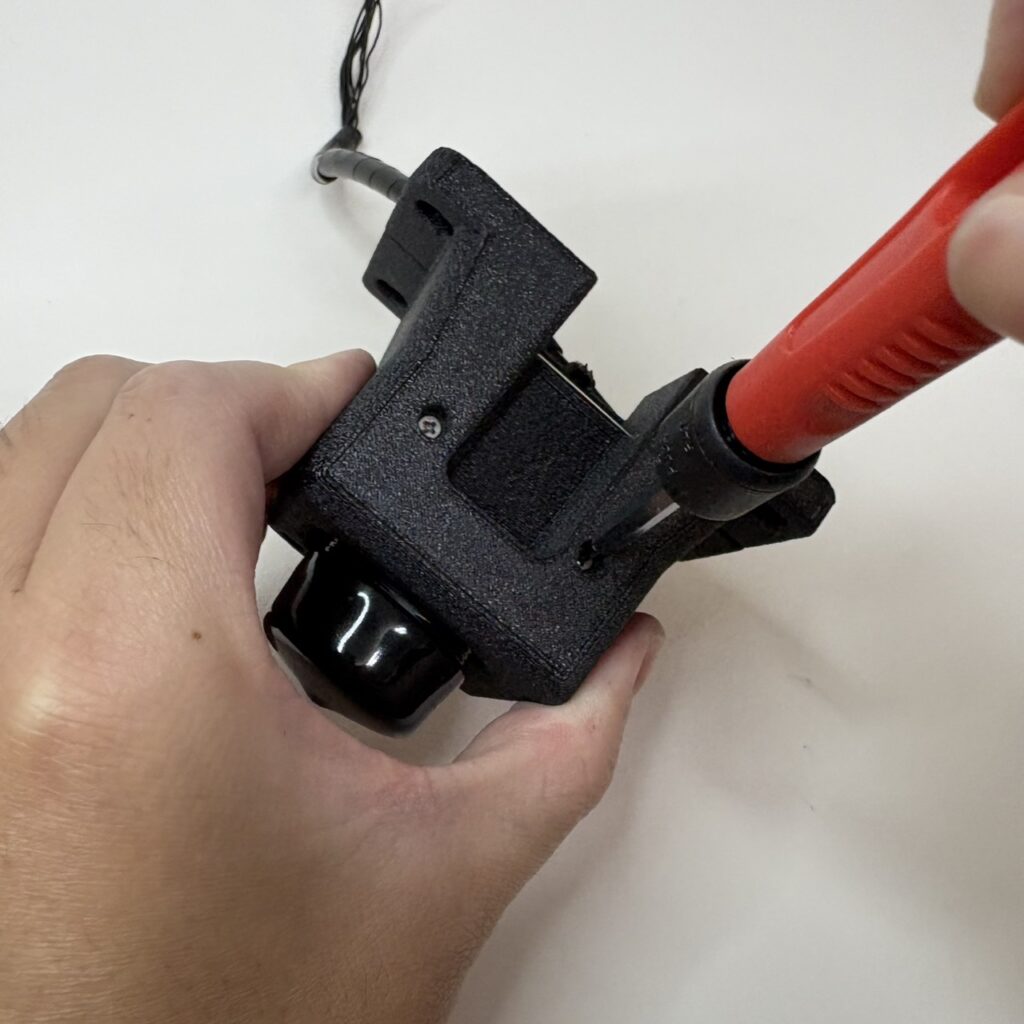

- 鎖入相機用螺絲把相機鎖進 3D 列印治具。

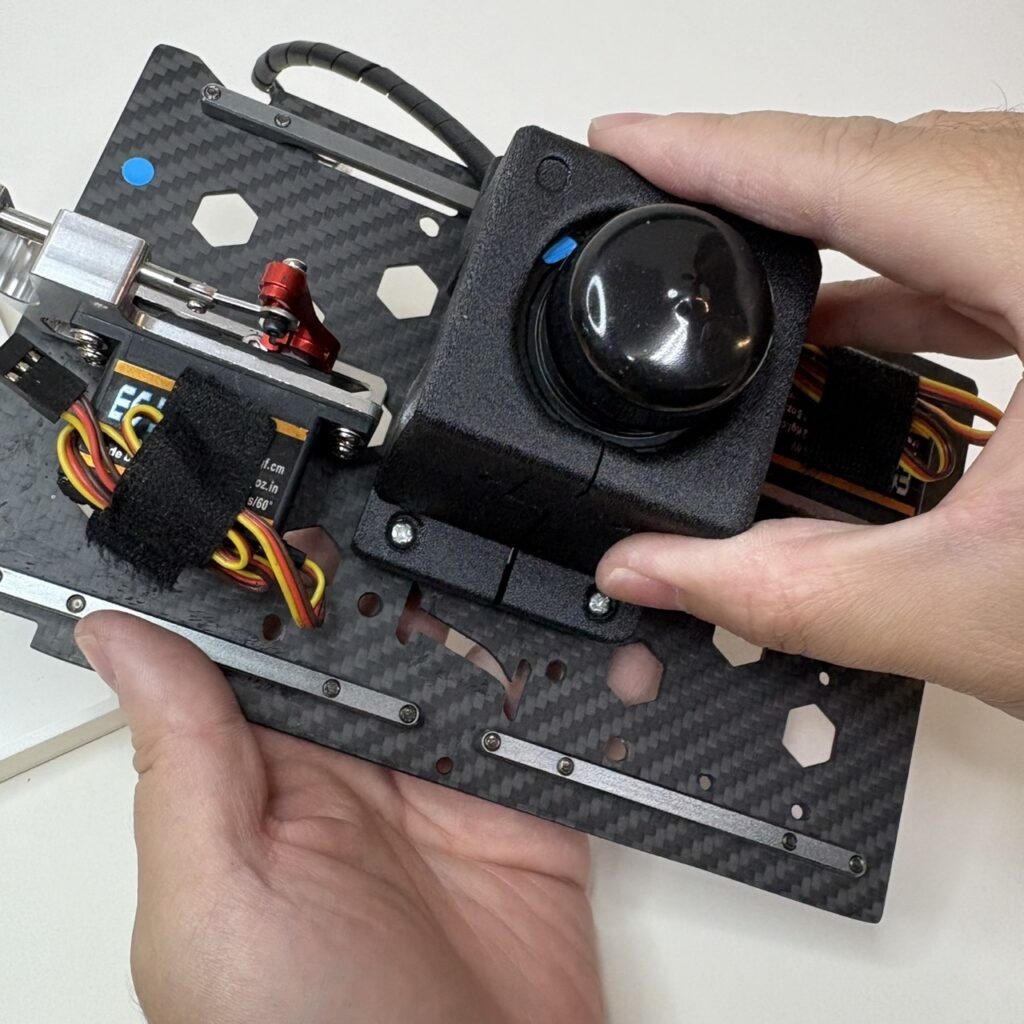

- 放上底板將裝好相機的治具放到碳纖維底板上。

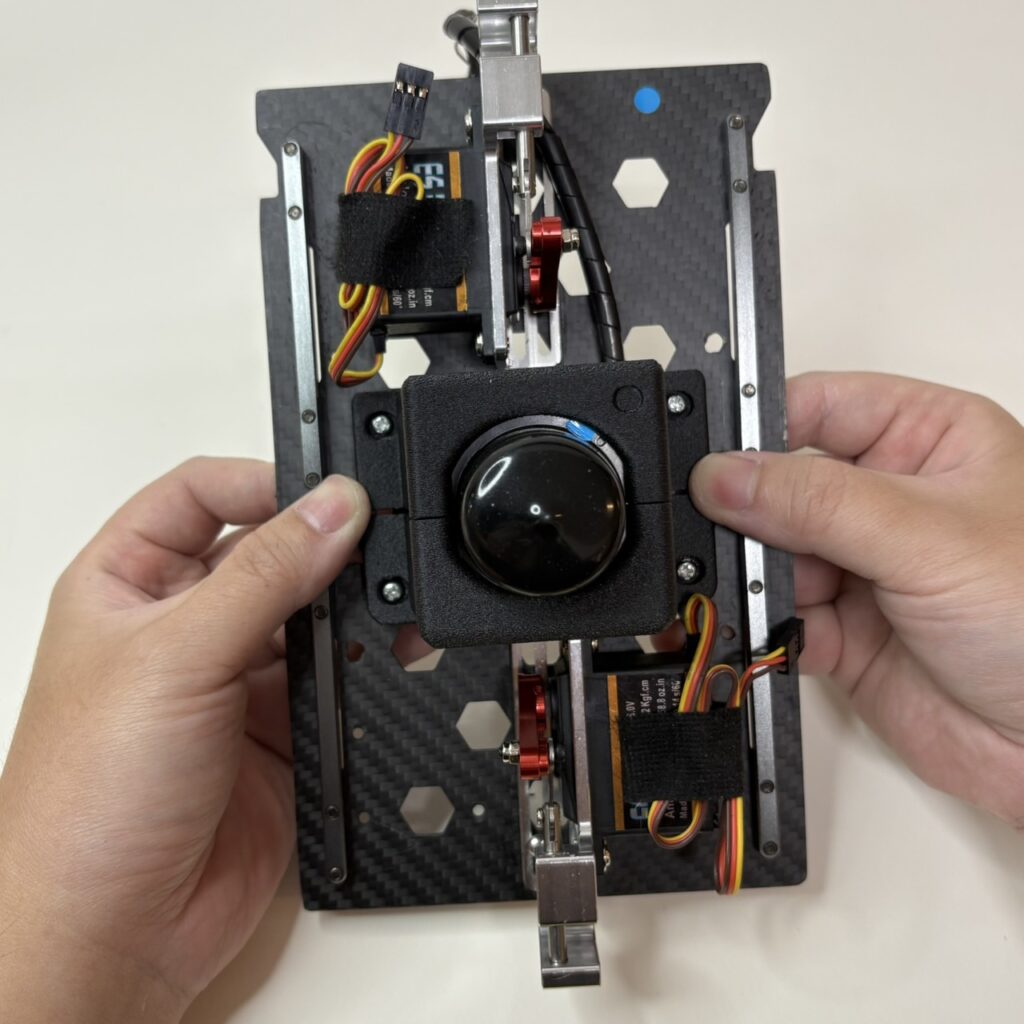

- 對位固定雙手把治具對位,固定在底板中央。

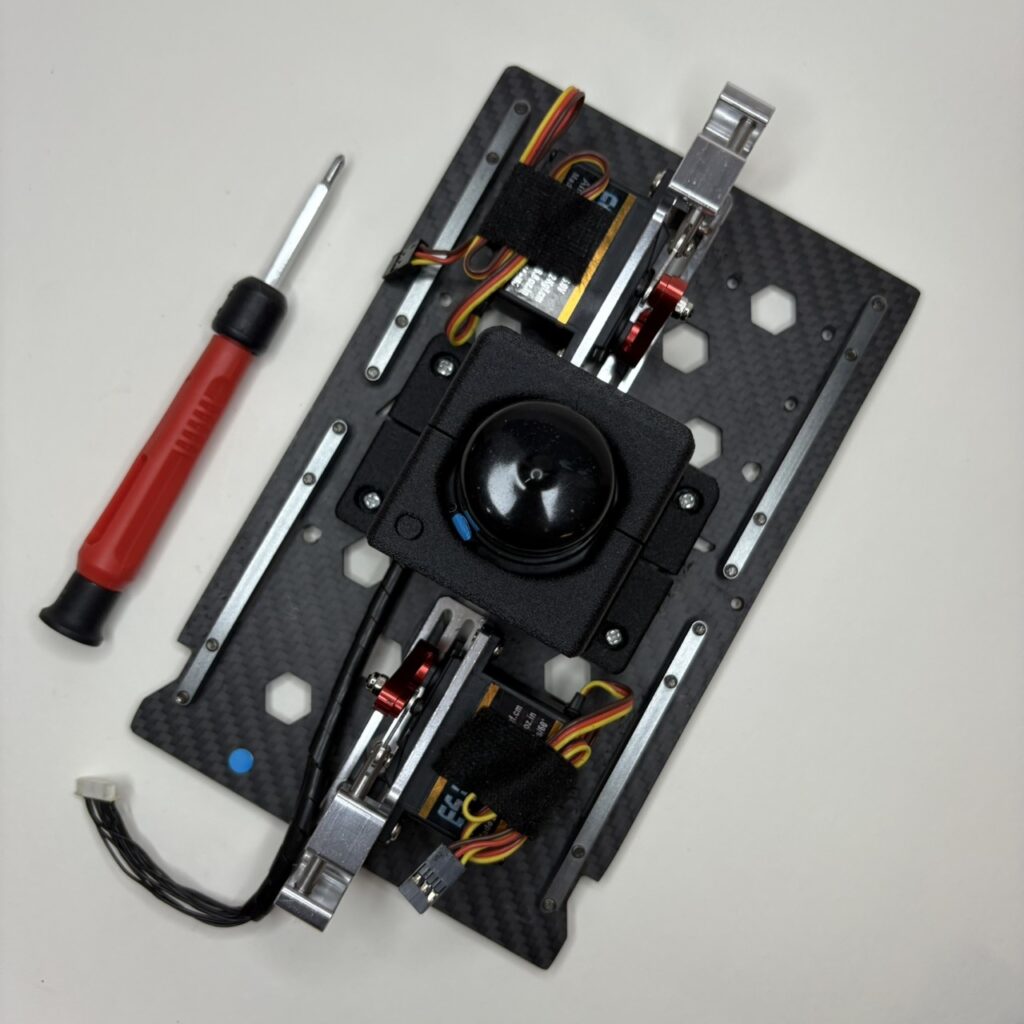

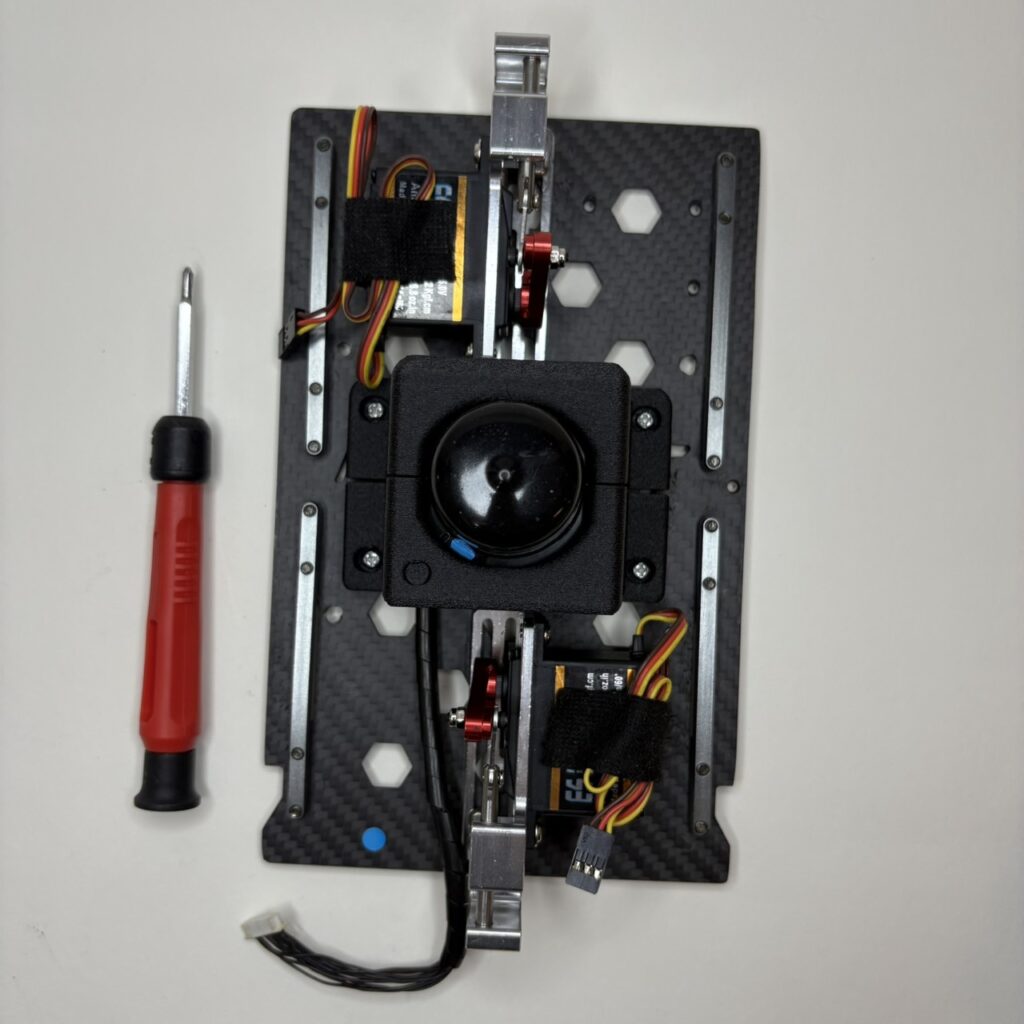

- 完成整組穩固,可進行測試或維修作業。





依實物精準建模,治具和零件緊密吻合,不位移、不刮傷。
更多例子:組裝壓入治具
除了雲台治具,產線上常見的還有壓入、定位類治具。下面這組是依零件外型設計的組裝壓入治具,把零件穩穩定位後再進行壓入,減少歪斜和損傷。

為什麼選擇3D列印治具?
🎯
完全貼合
依實物精準建模,組裝、測試時不會位移或刮傷。
🔁
改版快
換了尺寸或外型,只要改 3D 模型就能重新列印。
💰
成本低
小量或單件需求,比開模或買專用治具更划算。
⏱️
提升效率
零件固定好,技術人員可專心做精細調整。
3D列印治具 vs. 傳統治具
| 比較 | 3D 列印客製治具 | 傳統加工/開模治具 |
|---|---|---|
| 貼合度 | 依實物建模 | 依圖面,需另外量測 |
| 小量成本 | 低 | 高 |
| 改版 | 改模型重印即可 | 需重新加工 |
| 交期 | 快 | 較長 |
不只無人機:各種產線、維修都能用
不論是專業維修中心、產線組裝,還是創客玩家,3D列印治具都是提升效率和品質的好工具。我們從治具設計到 3D 列印製作一次處理,依你的需求客製,你只要提供要固定的零件或需求。更多案例請看作品集。
你只要提供
- 要固定的零件(或照片、尺寸)
- 作業方式:組裝、檢測、點膠、維修…
- 數量與時程
- 受力與使用環境:夾持或壓入力量、工作溫度、每日使用次數(方便評估治具材料、補強與接觸面設計)
常見問題
沒有零件的圖檔可以做治具嗎?
可以,把零件寄來或帶來,我們依實物量測或掃描建模。
治具強度夠嗎?
會依受力選擇工程塑料,例如碳纖維複合材料,並在設計時補強。
只做一個也可以嗎?
可以,3D 列印免開模,單件也划算。
用了之後想修改怎麼辦?
改 3D 模型後重新列印即可,改版很快。
