客戶手上只有要裝進去的接頭和一個想法，沒有任何圖面。我們從零開始幫他設計外殼、畫出 3D 圖，再用 FDM 3D 列印做出免螺絲的卡扣式外殼，從設計到交貨只要 3 天。
挑戰
客戶需要把兩種不同規格的 D-sub 接頭轉接在一起，只提供了內部的接頭零件和大概的構想，沒有設計圖，市面上也找不到尺寸剛好的外殼。需求量只有 10 件，開模不划算，而且希望盡快拿到成品。
解決方案
我們先實際量測客戶提供的接頭，把概念轉成完整的 3D 設計圖，設計出上下兩件、免螺絲的卡扣式外殼。接頭法蘭直接卡進槽位固定，內部預留走線空間，再以 FDM 3D 列印製作。
成果

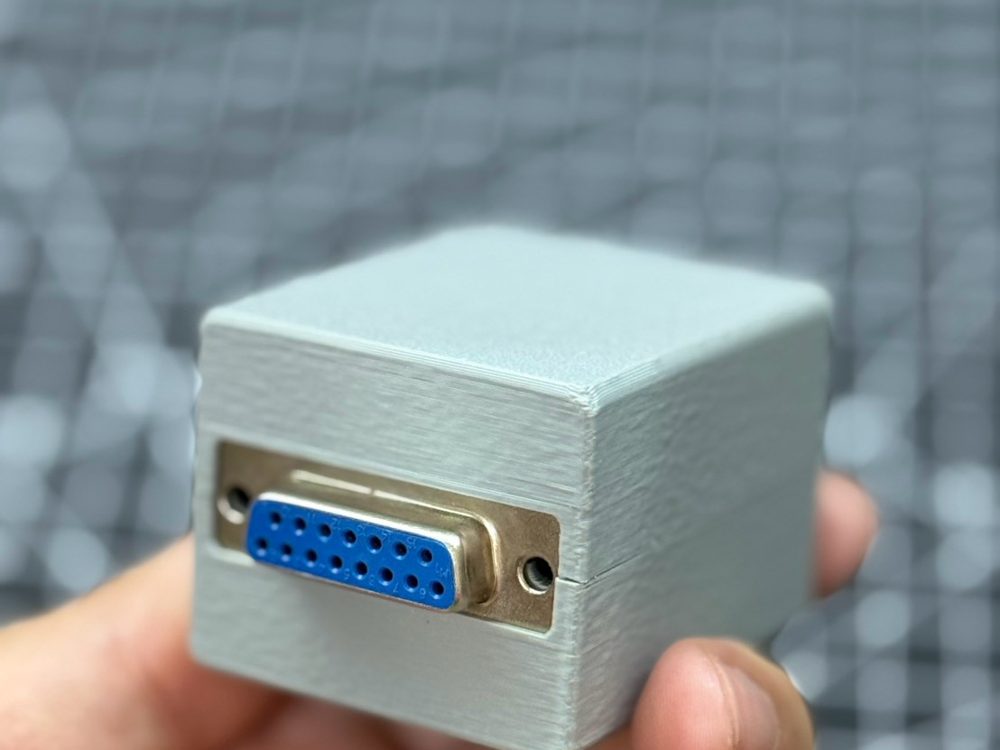

從設計到交付 10 件成品只花了三天，組裝後接頭穩固，客戶拿到就能直接上線使用。
設計重點

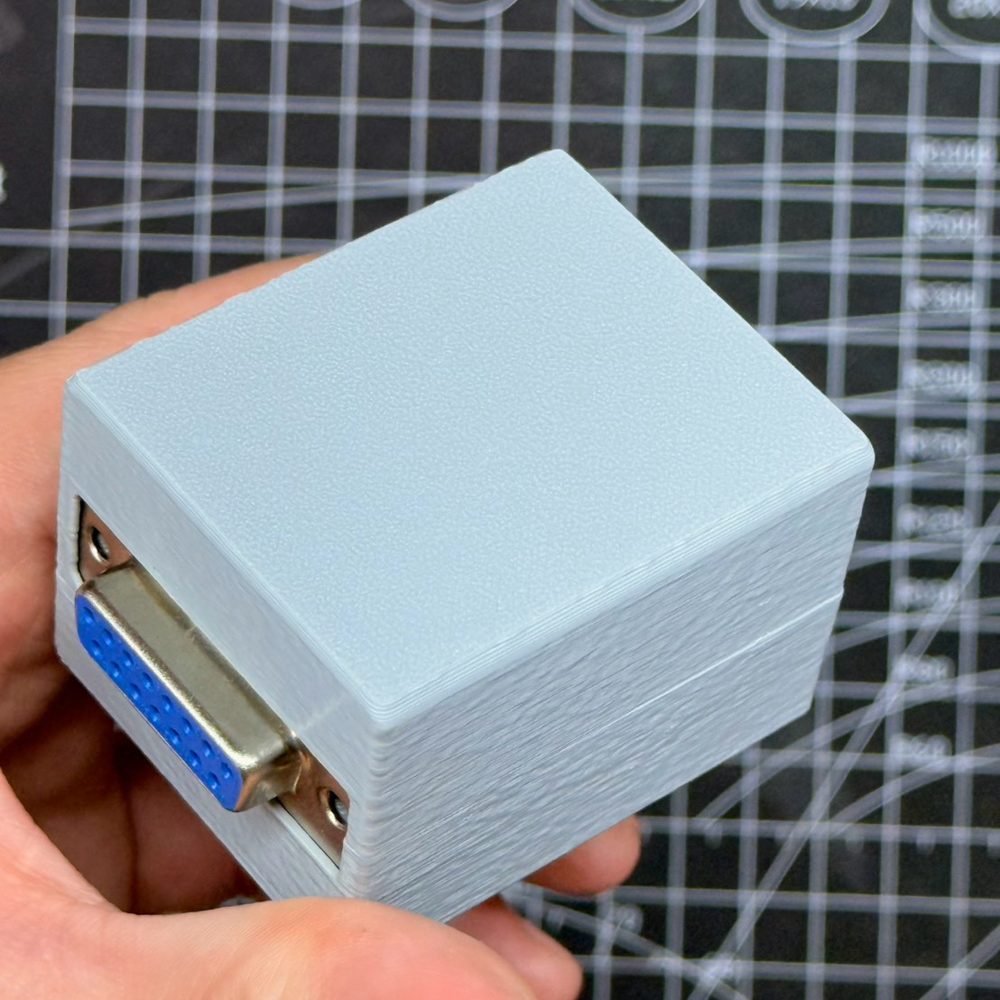

- 精準定位：接頭法蘭卡進槽位固定，插拔時不會晃動。

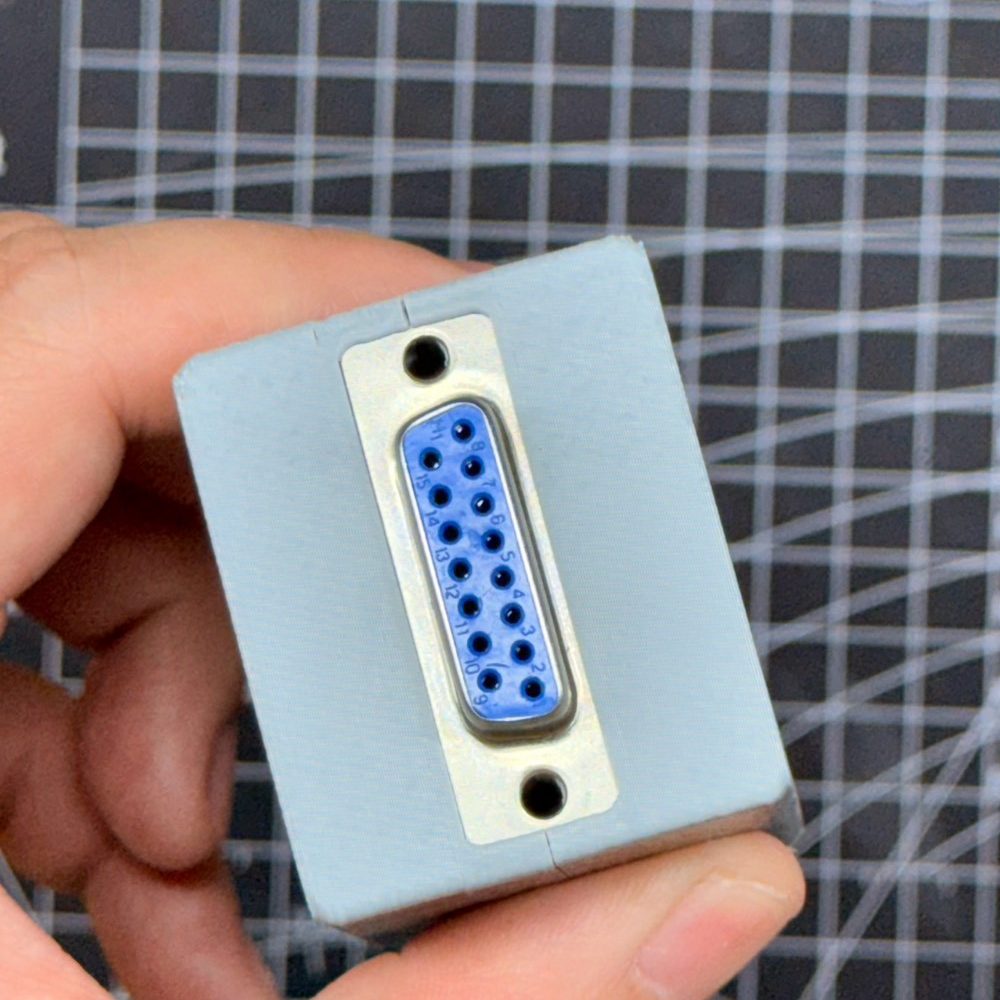

- 卡扣組裝：四角卡榫一壓就合，免螺絲，日後要維修或改線也能拆開。

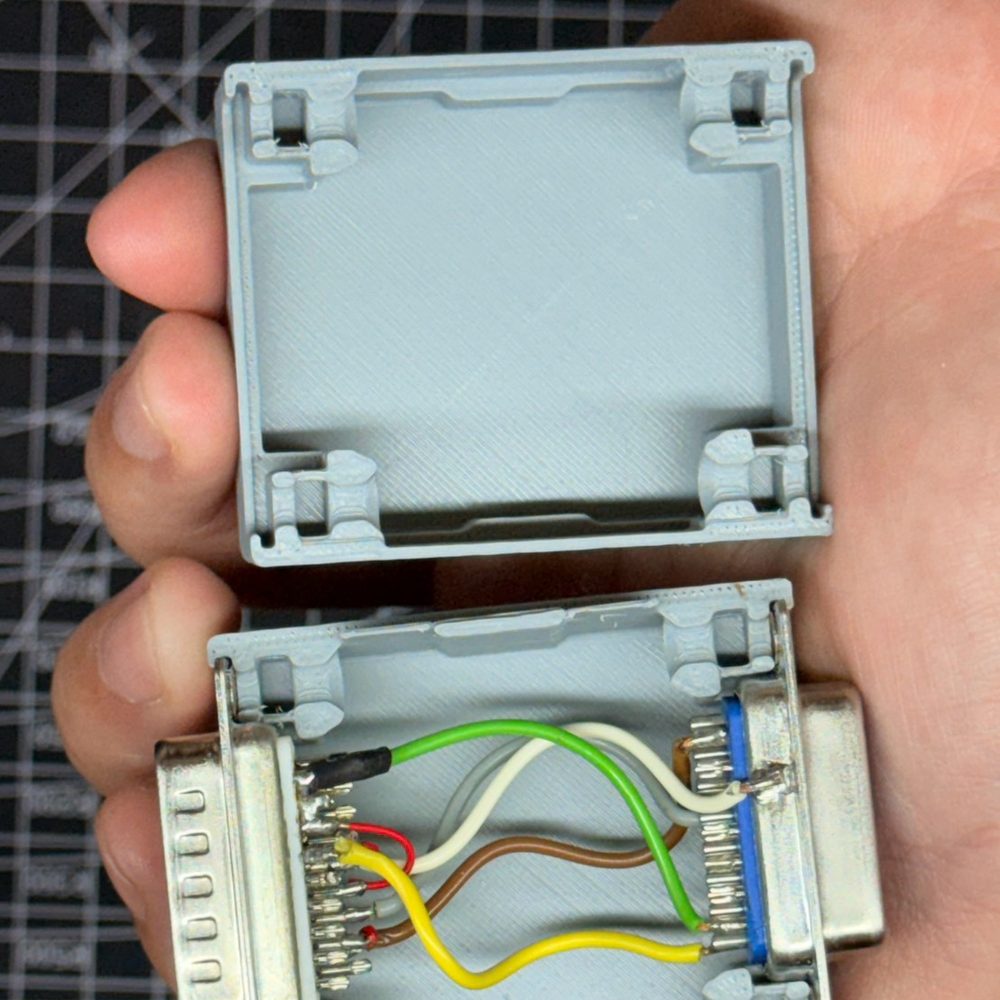

- 內部配線空間：內部預留走線空間，焊線不會被擠壓。
- 快速交期：包含設計三天交件，小量 10 件也能接。
適合需要轉接頭外殼、治具接頭盒、停產零件替代品的客戶。
